14강 UP - Elaboration (OOD)

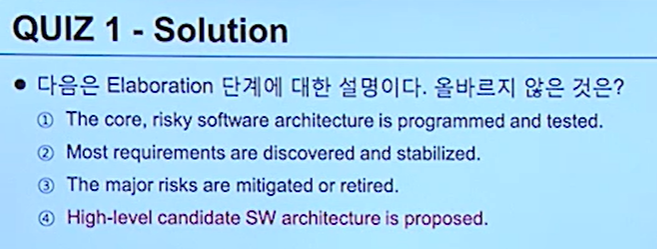

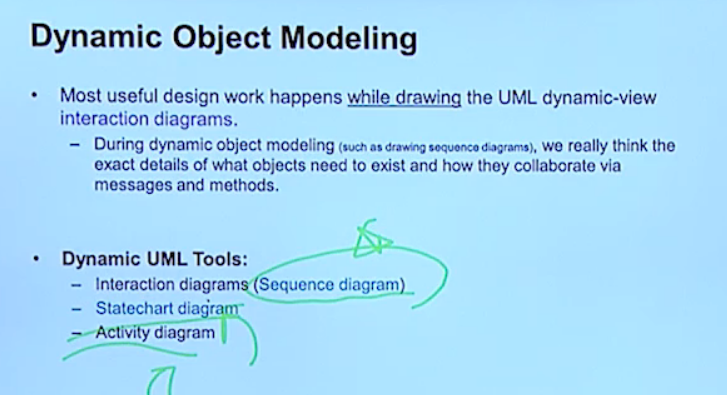

proposed까지만 되는게 아니라 programmed and tested되서 fix되야 함

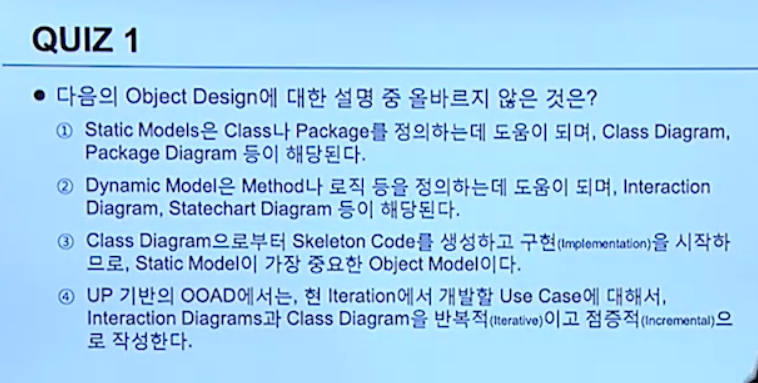

1번. 해당 Domaion에 익숙할 경우에만,  class diagram이라 할 수 있음

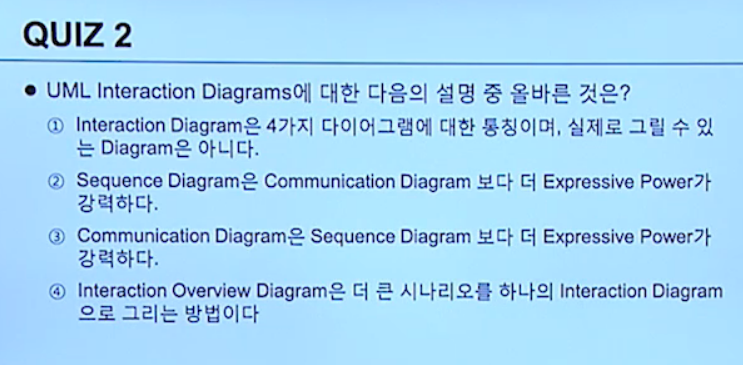

4. 이건 uml은 아님

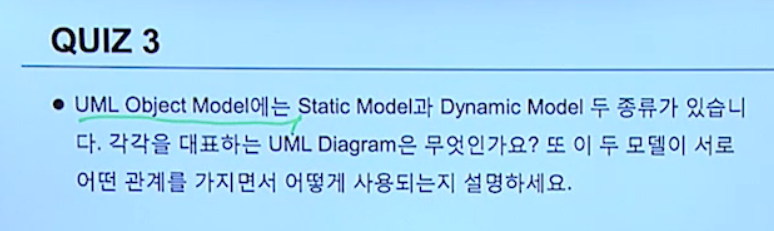

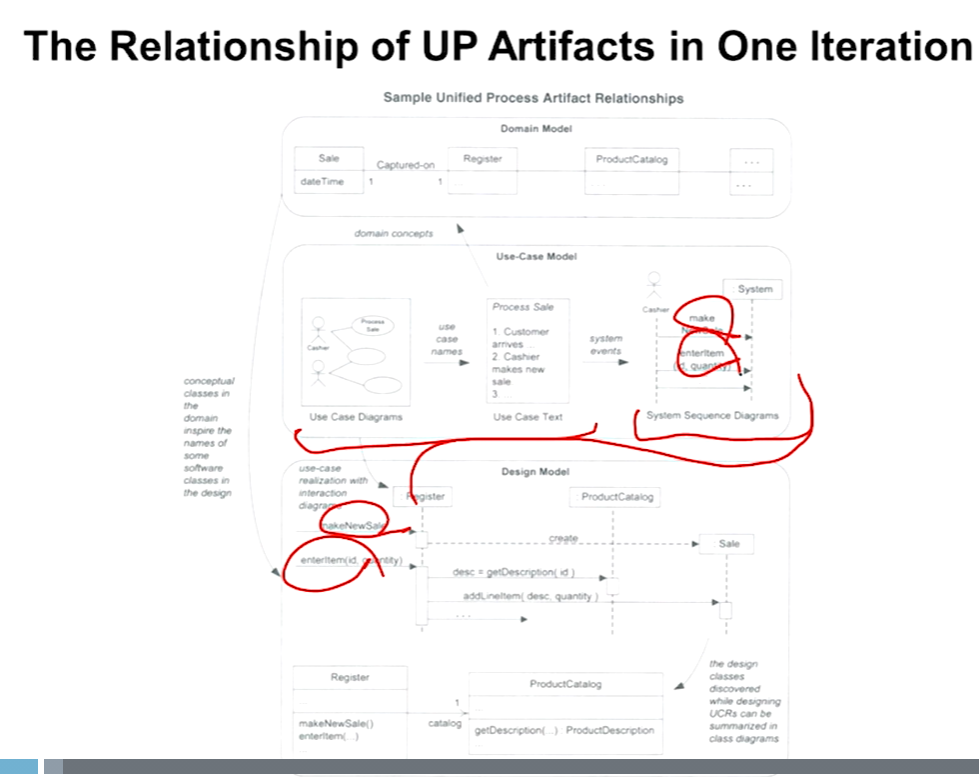

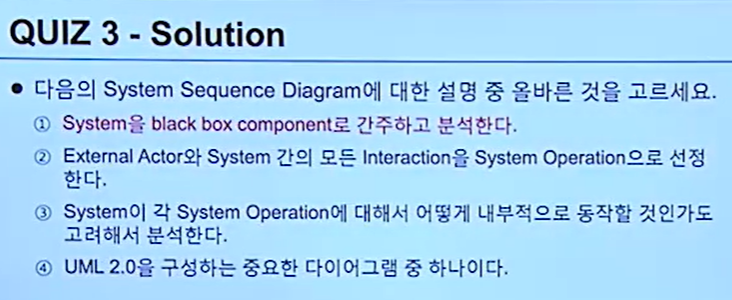

system으로 들어오는 것만 System Operation임. (점선으로 나가는건 아님)

3. 다할필요 없고 usecase로 알기 어려운 것만 함





Elaboration할때마다 Architecture 이것저것 해봐야함 / OOA -> OOD 할때 아키텍쳐 생각해야함



패키지 Diagram을 이용해서 Logical Architecture를 그리는게 Elaboration에서 진행되는 OOD임

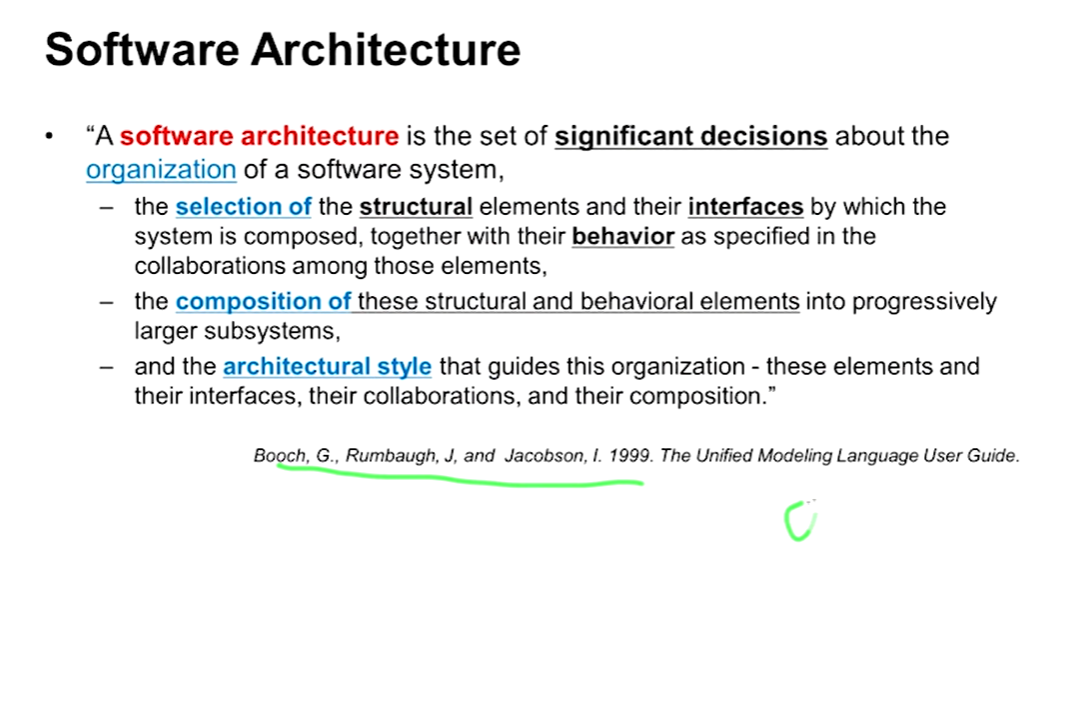

아키텍쳐란 무엇인가?! 3가지

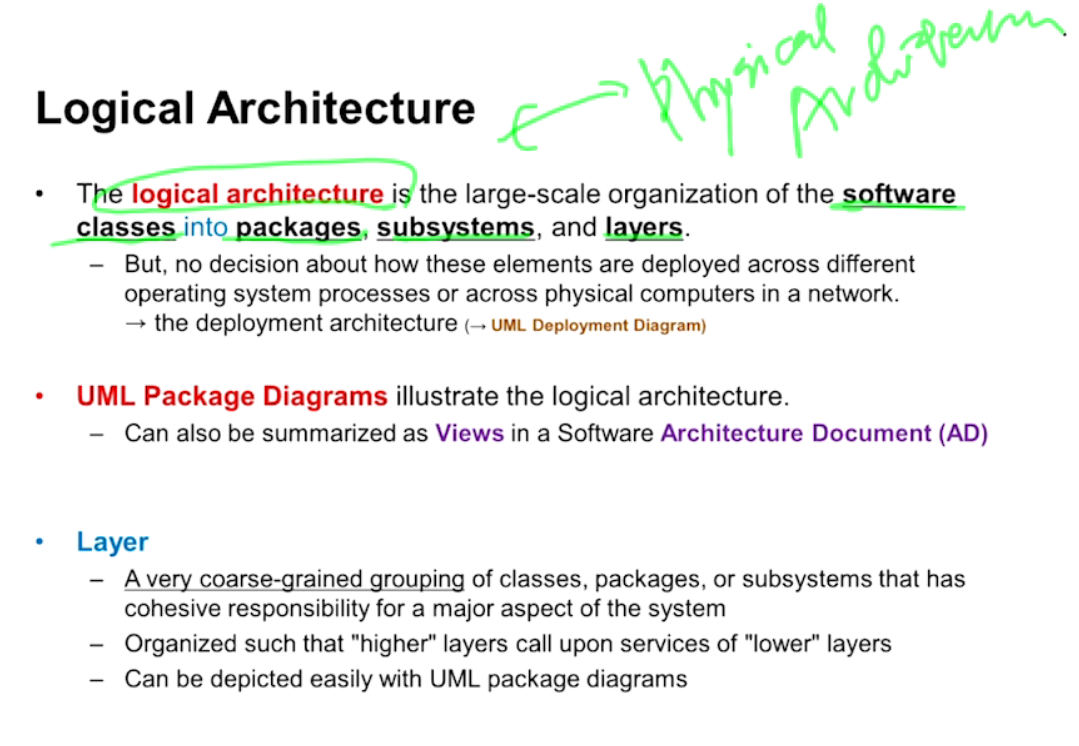

logical, physical

지금은 Logical이고 패키지다이어그램으로 한다.

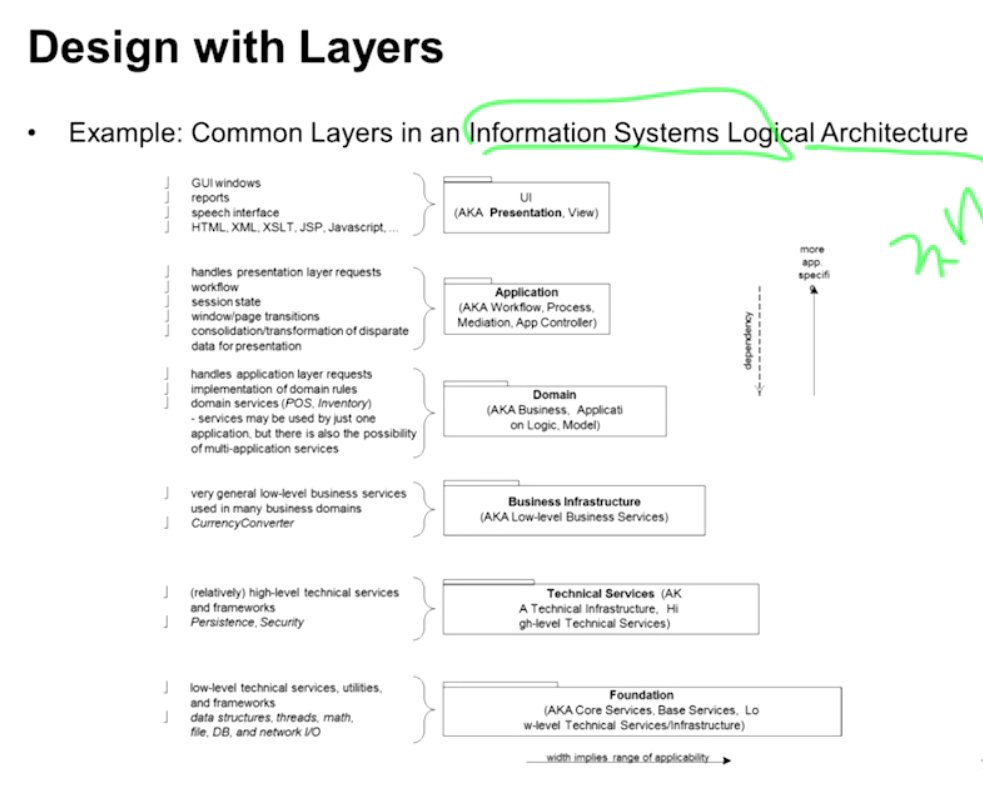

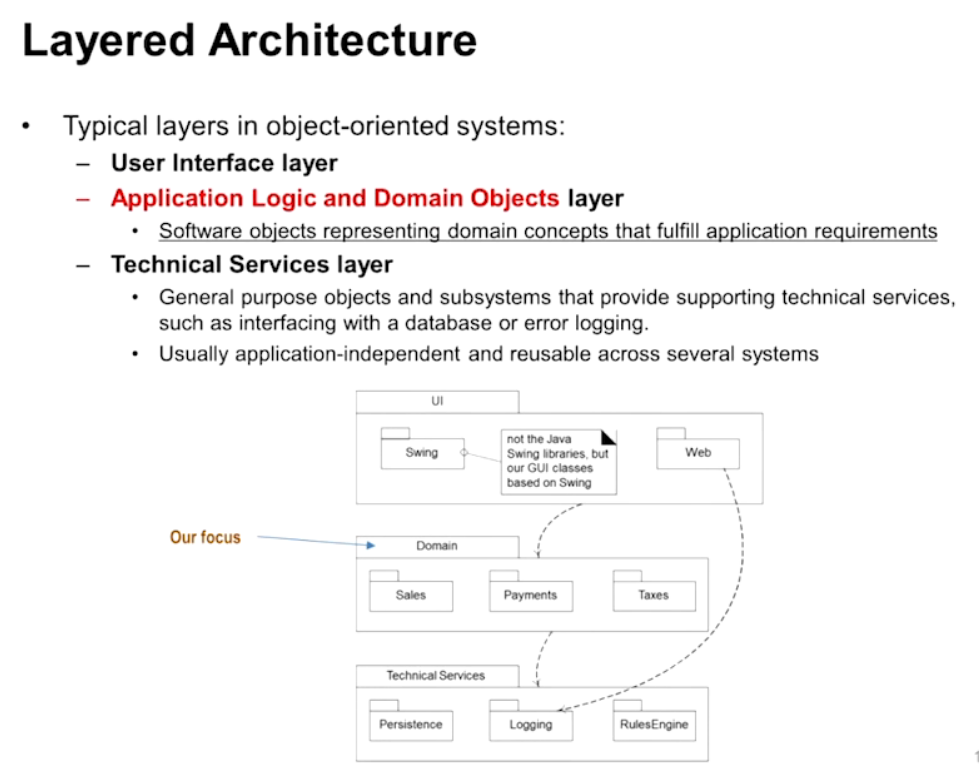

로지컬 아키텍쳐의 대표주자는 Layered Architecture.



3가지로 구성됨









코드랑 매칭됨

Operation이 걍 들어오는게 아니라 UI를 통해서 들어오는 거였고,

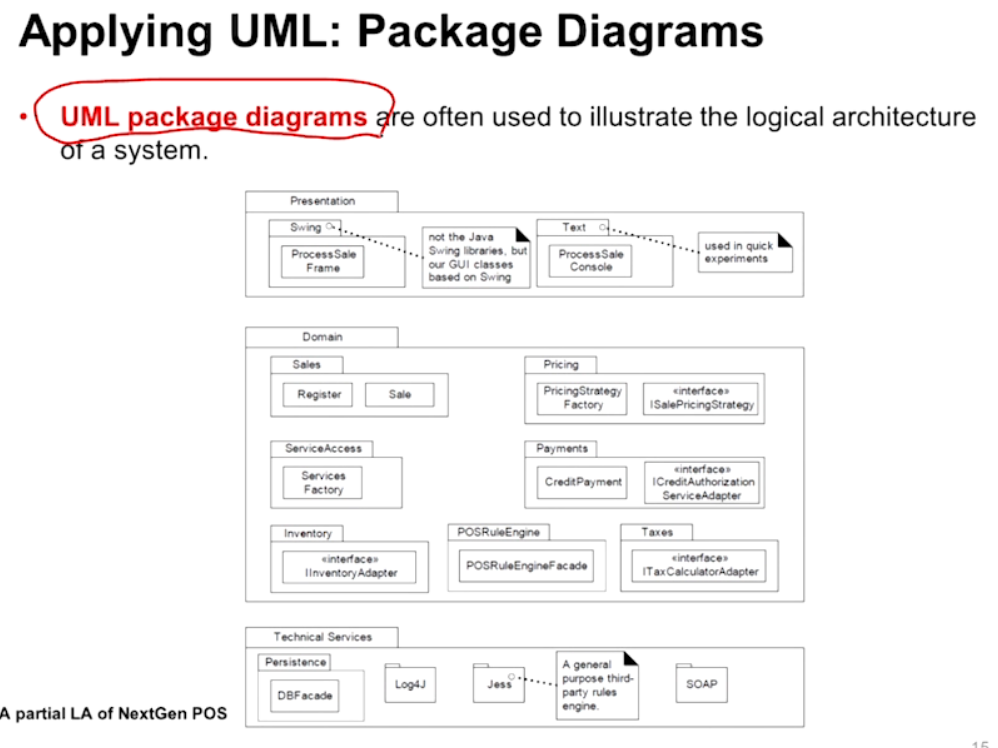

Package Diagram으로 그걸 표현할 수 있다.

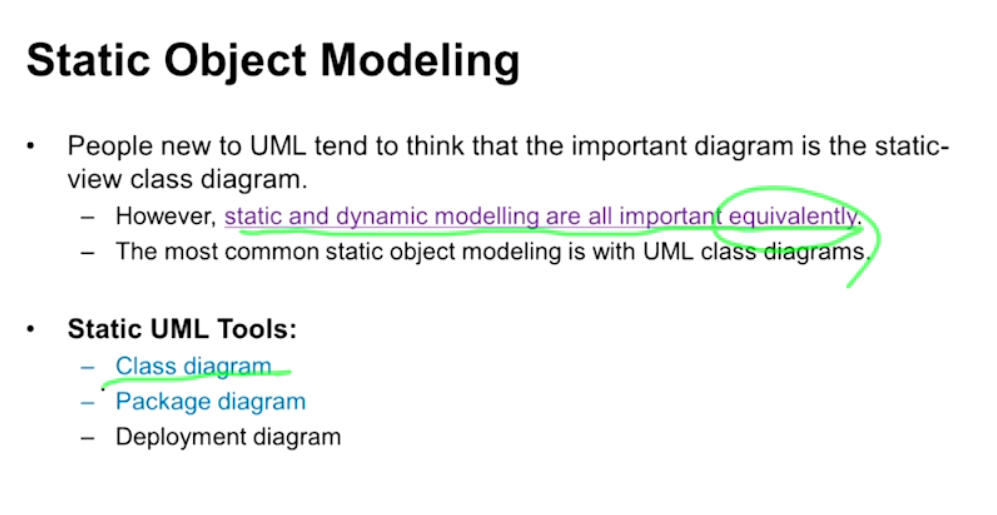

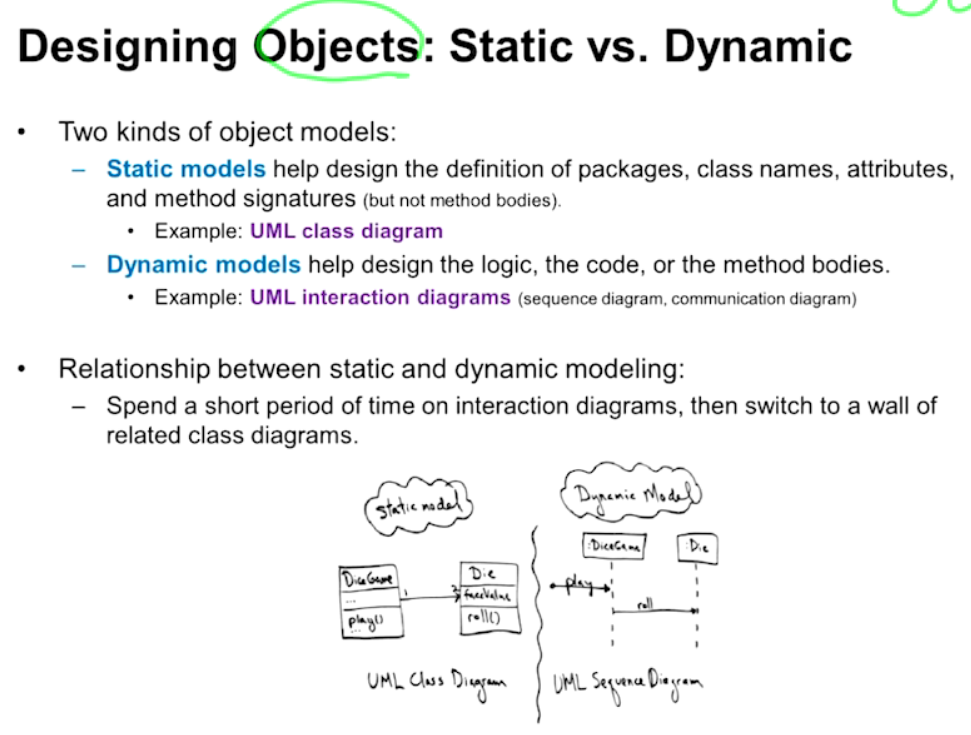

Object Diagram은 static에 약간더 가까움



두가지 종류의 패턴이 있음
